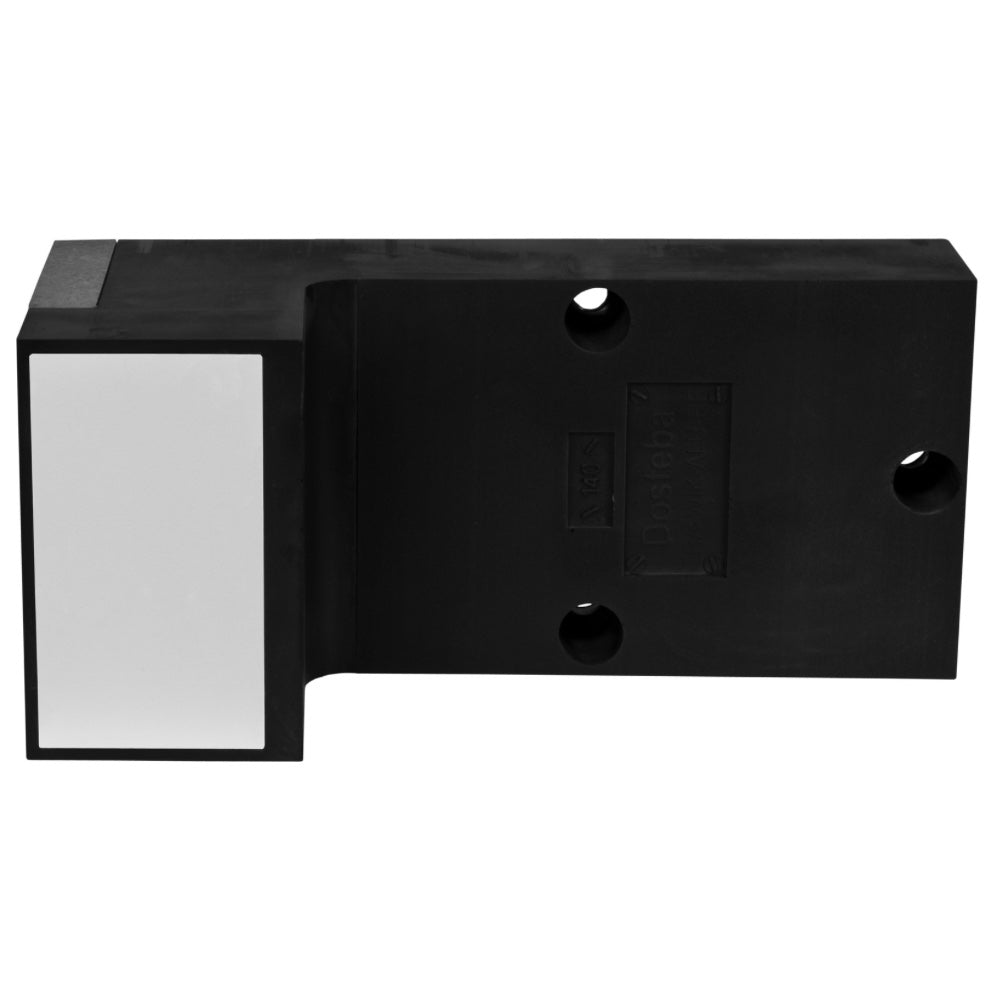

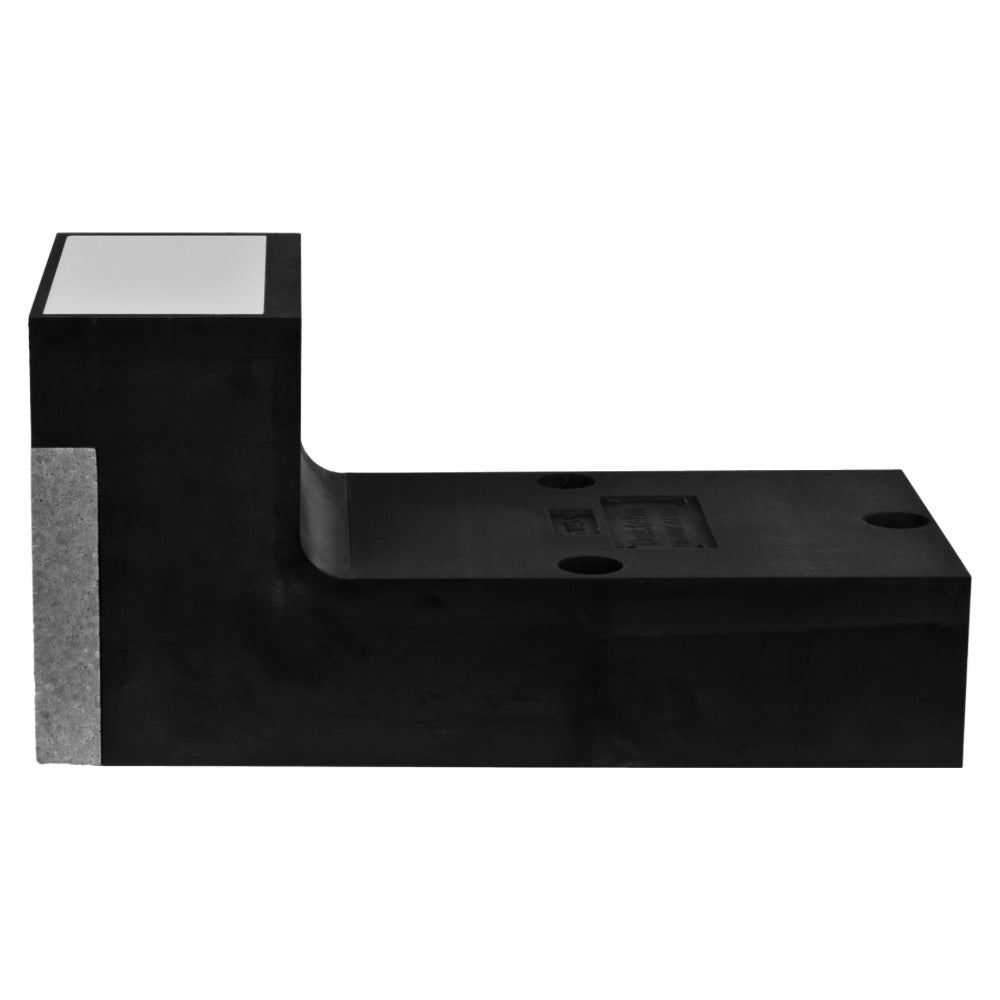

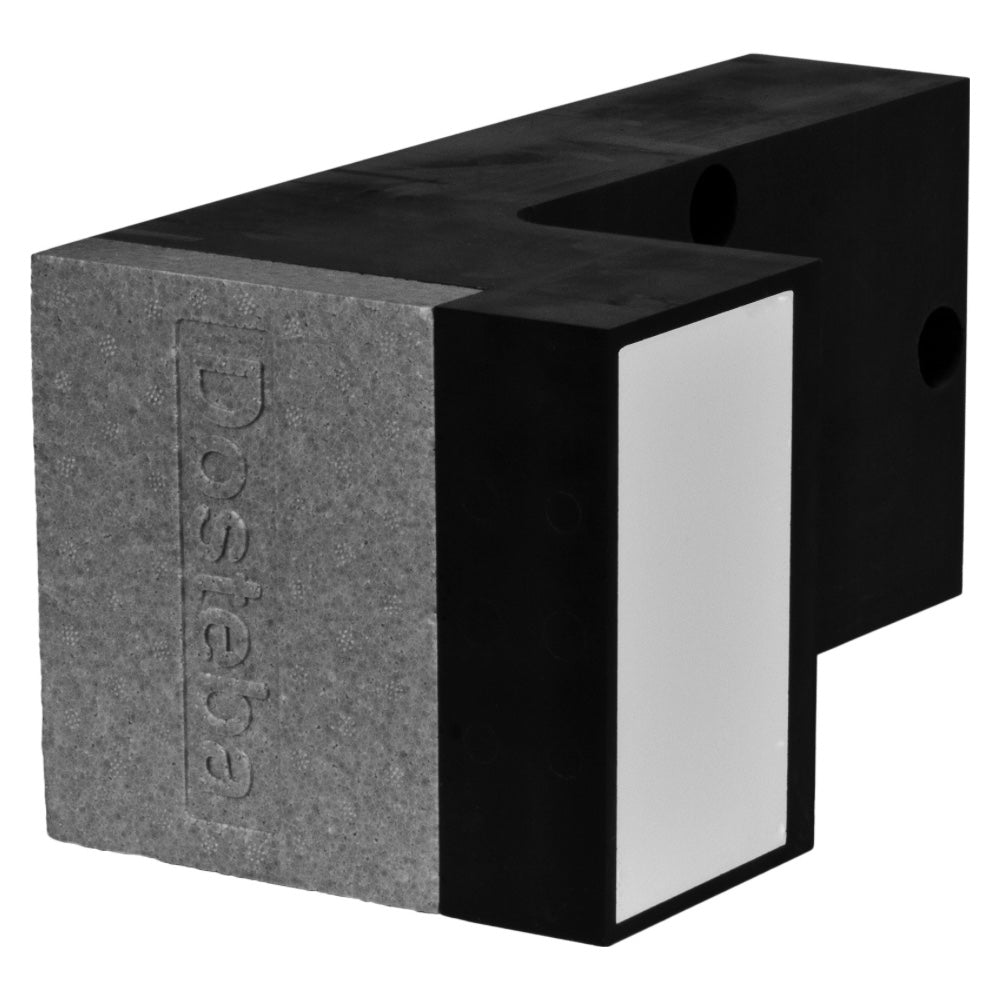

Der Tragwinkel TRA-WIK-ALU-RF von Dosteba bietet eine zuverlässige und wärmebrückenfreie Befestigung von mittelschweren bis schweren Anbauteilen an WDVS (Wärmedämmverbundsystemen), hinterlüfteten Fassaden oder Innendämmungen. Mit dem Dosteba Tragwinkel können Kloben, Führungsschienen, Geländer und Handläufe an Gebäudeecken sowie die Befestigung von französischen Balkonen einfach, sicher und wärmebrückenfrei befestigt werden. Die Nutzfläche des TRA-WIK-ALU-RF befindet sich auf der Fassadenseite.
Technischer Aufbau
- Hochdruckfester PU-Hartschaumkörper für sichere und langlebige Verankerung
- Integrierte Aluminiumplatte zur kraftschlüssigen Befestigung desAnbauteils
- HPL-Compactplatte außen für optimale Druckverteilung
- Verschraubung mit metrischen Schrauben (M-Schrauben) in die Aluplatte (M6-M12)
- Keine Wärmebrücken – ideal für energieeffizientes Bauen
Vorteile auf einen Blick
- ✅ Wärmebrückenfreie Montage – schützt die Dämmung und verhindert Energieverluste
- ✅ Hohe Belastbarkeit – geeignet für tragende Anbauteile
- ✅ Einfache Montage – direkt auf der Fassade, kein Spezialwerkzeug erforderlich

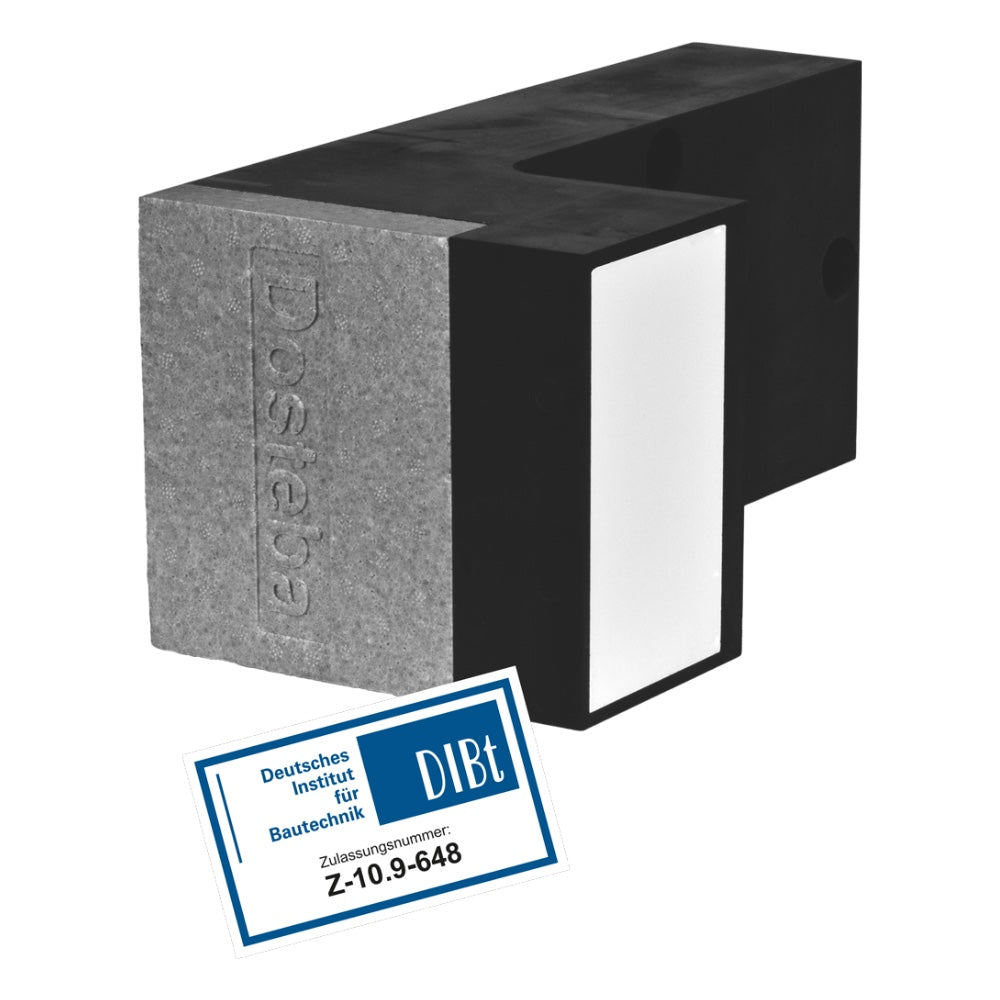

- ✅ DIBt-zugelassen – für geprüfte Sicherheit und Qualität am Bau
- ✅ Witterungsbeständig – während der Bauphase im Außenbereich

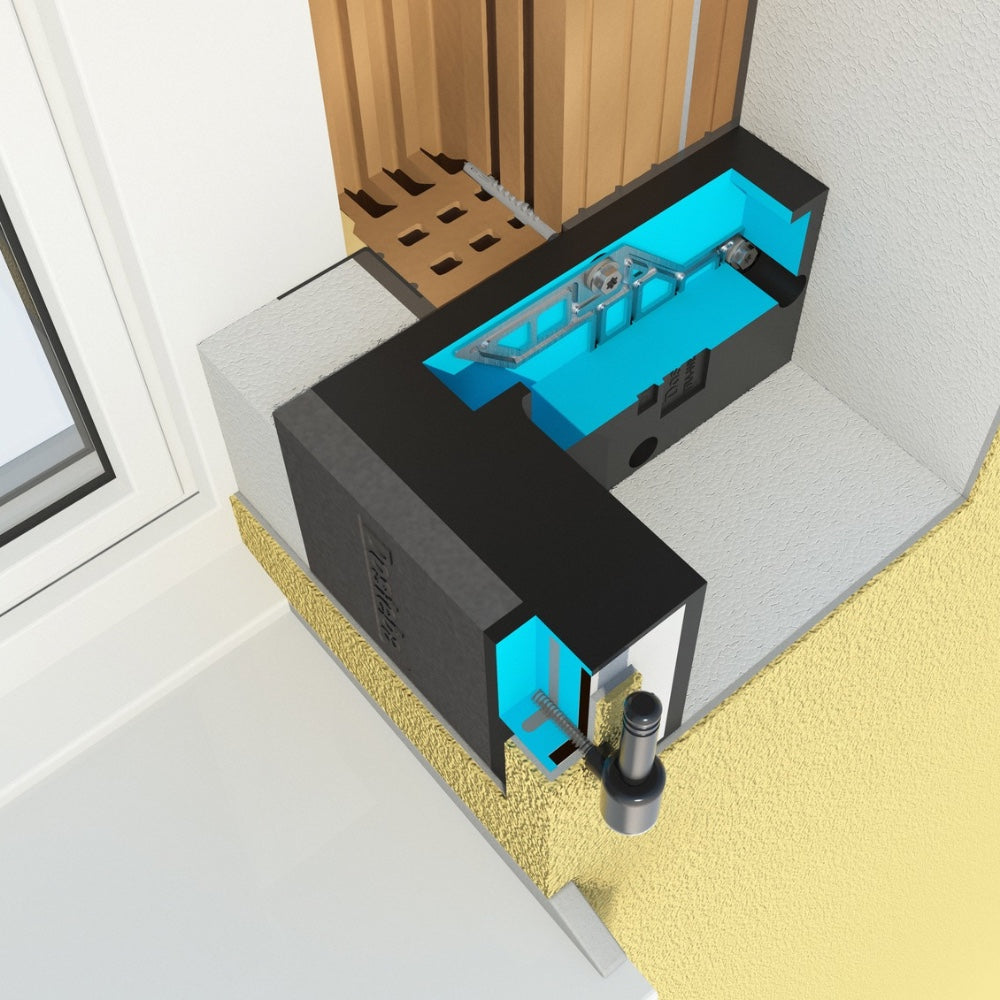

Variante für die Laibungsmontage
Du möchtest dein Bauteil nicht auf der Fassadenseite, sondern in der Fenster- oder Türlaibung montieren? Dann ist der TRA-WIK-ALU-RL die richtige Wahl. Er ist speziell für die Laibungsmontage konzipiert und bietet die gleiche wärmebrückenfreie Qualität wie die RF-Variante. Für besonders hohe Traglasten, wie bei Absturzsicherungen gibt es den Tragwinkel noch in stärken Ausführung, den TWL-ALU-RF (Montage Anbauteile Fassadenseite) und TWL-ALU-RL Montage Anbauteil Laibung).
Weitere Hinweise zur Montage sowie die zulässigen Lasten finden Sie im Bereich "Zulässige Lasten" sowie unter den Downloads in den technischen Dokumentationen und Montageanleitungen.
Produkteigenschaften
Produkteigenschaften
Abmessungen
Grundfläche: 280 x 125 mm
Dämmdicke: 80 – 300 mm
Compactplatte: 117 x 65 x 6 mm
Nutzfläche: 97 x 45 mm
Dicke Aluplatte: 6 mm
Lochabstand: 100 x 100 mm
Raumgewicht PU: 350 kg/m³
Anwendungsbereiche
Anwendungsbereiche
- Kloben für Fensterläden (Flansch- oder Schraubkloben)
- Führungsschienen für Schiebeläden
- Geländer zwischen Tür- und Fensterlaibungen (z. B. französische Balkone)
- Geländer- oder Handlaufmontagen an Gebäudeecken
- u.v.m.
Zulässige Lasten Montageelement
Zulässige Lasten Montageelement
Zulässige Lasten des TRA-WIK-ALU-RF
Die folgende Tabelle zeigt die empfohlenen Maximalbelastungen pro Montageelement bei fachgerechter Montage gem. Montageanleitung bei einer bündigen Montage zur tragenden Wand (also nicht überstehend). Die zulässigen Lasten sind weiterhin von der Dämmstoffdicke sowie der gewählten Befestigungsart mit dem Untergrund abhängig:
- FZ – Zugbeanspruchung: axiale Zugkraft entlang der Schraube (z. B. Herausziehen).
- FV – Quer-/Scherbeanspruchung: Vertikale Zugkraft, die direkt an der Verschraubung des Anbauteils wirkt.
-
FD – Druckbeanspruchung: Druckbelastung in Längsrichtung der Schraube (z. B. durch Bauteile, die aufliegen).
Dämmstärke (mm) | Zugbeanspruchung (FZ) (kg) | Druckbeanspruchung (FD) (kg) | Querbeanspruchung (FV) (kg) |
---|---|---|---|
80 | 130 | 350 | 165 |
100 | 130 | 340 | 145 |
120 | 135 | 325 | 130 |
140 | 135 | 315 | 115 |
160 | 140 | 300 | 100 |
180 | 140 | 290 | 87 |
200 | 145 | 275 | 75 |
220 | 150 | 260 | 65 |
240 | 150 | 250 | 60 |
260 | 155 | 235 | 55 |
280 | 165 | 220 | 50 |
300 | 165 | 205 | 45 |
Die angegebenen Lastwerte beziehen sich auf die TRA-WIK-ALU-RF bei horizontaler Montage bündig zur tragenden Wand (also keine überstehende Montage). Die tatsächliche Belastbarkeit hängt immer von der Montageart und dem Verankerungssystem ab.
Es handelt sich um Richtwerte mit Sicherheitsbeiwerten γM und γF = 1,40. Sie ersetzen keine statische Berechnung und keine bauaufsichtliche Zulassung. Für sicherheitsrelevante Anwendungen ist eine Fachkraft hinzuzuziehen.
Kilogramm (kg) ist eine Einheit der Masse, während Kilonewton (kN) eine Einheit der Kraft darstellt. Eine direkte Umrechnung ist daher physikalisch nicht korrekt, außer man bezieht die Erdbeschleunigung (Gravitation) mit ein. Diese beträgt im Mittel etwa 9,81 m/s².
Zur Orientierung gilt folgende Faustregel für die Umrechnung von Masse (kg) in Gewichtskraft (kN):
1 kN ≈ 100 kg (unter Normbedingungen, gerundet)Das bedeutet: Eine Masse von 100 kg erzeugt eine Gewichtskraft von etwa 1 kN.
⚠️ Diese Umrechnung gilt nur für Eigengewichtskräfte. Bei z. B. Windlasten oder dynamischen Belastungen ist kN direkt als Kraft zu betrachten.
Empfohlene Gebrauchslast auf die Verschraubung in der Aluplatte:
Zugkraft pro M6 Schraube: ca. 310 kg
Zugkraft pro M8 Schraube: ca. 390 kg
Zugkraft pro M10 Schraube: ca. 510 kg
Zugkraft pro M12 Schraube: ca. 670 kg
Bei den angegebenen Werten handelt es sich um Schraubenauszugswerte einer Einzelschraube aus der Aluplatte.
Zulässige Lasten Befestigungsmaterial
Zulässige Lasten Befestigungsmaterial
1 Kilonewton (kN) ist eine Maßeinheit für Kraft und entspricht 1.000 Newton - das ist etwa die Gewichtskraft von 100 Kilogramm.
