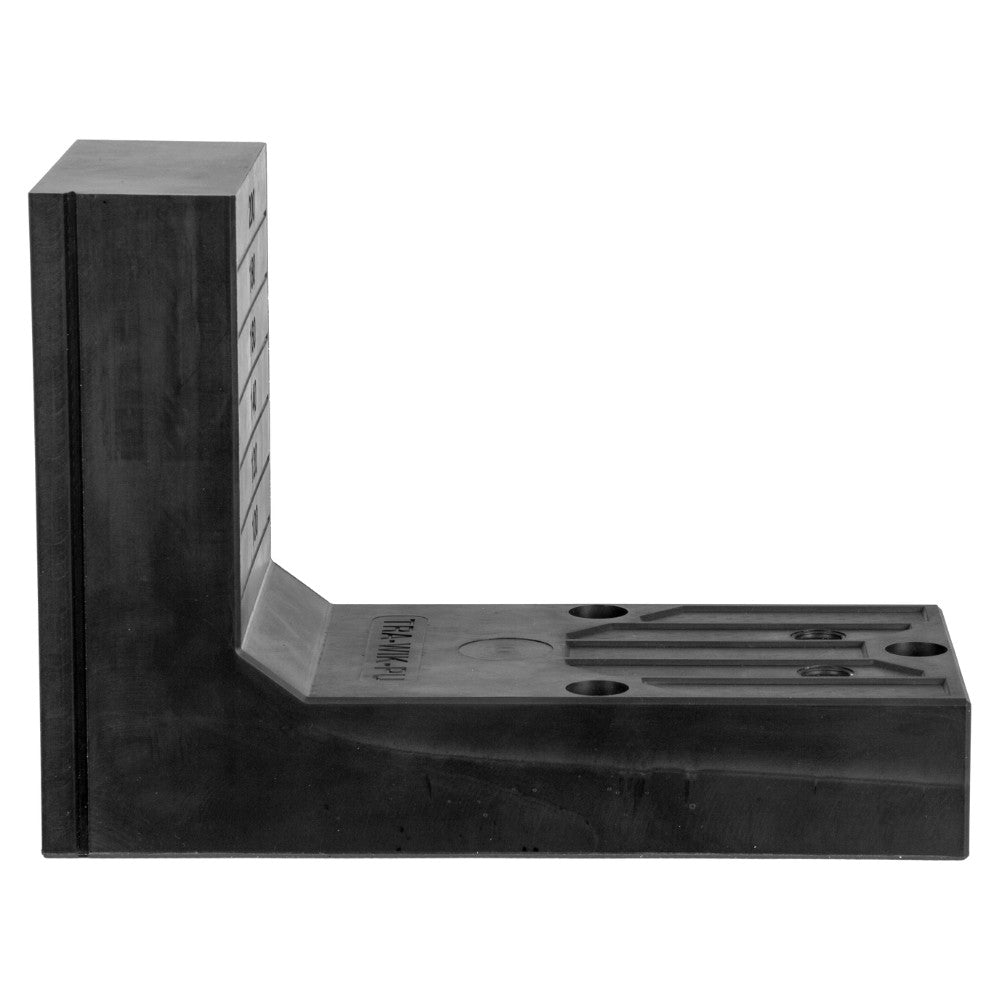

Tragwinkel TRA-WIK-PU

€32,95

Sale Ausverkauft

Inkl. Steuern. Versand wird beim Checkout berechnet

Anzahl

Produktbeschreibung

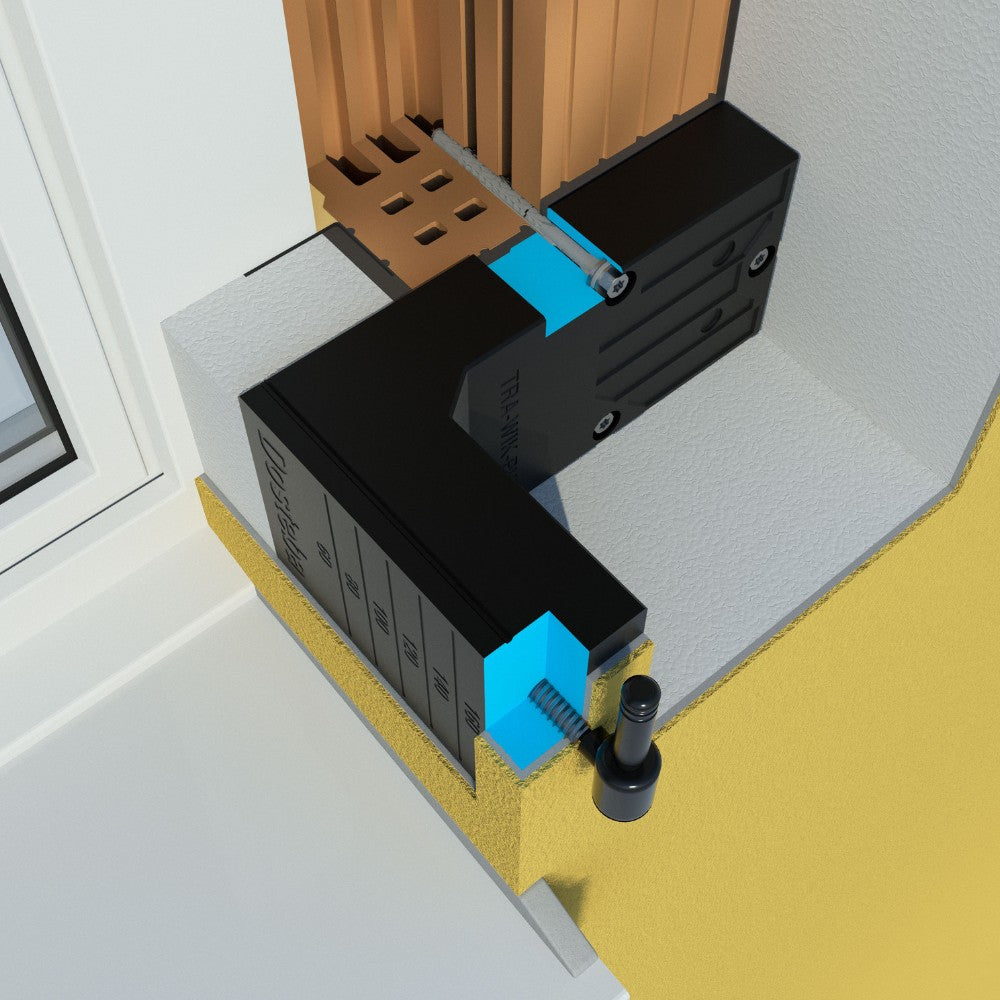

Der Tragwinkel TRA-WIK-PU von Dosteba ist die ideale Lösung für die stabile und wärmebrückenfreie Befestigung schwerer Anbauteile wie französische Balkone oder Geländer in gedämmten Fassaden. Entwickelt für hohe Lasten und vielseitige Einsatzbereiche – sowohl in der Fassade als auch in der Laibung.

Technischer Aufbau

PU-Hartschaumkörper mit extrem hoher Dichte (550 kg/m³) – sorgt für maximale Tragfähigkeit und Dauerhaftigkeit
Drei integrierte Kunststoffunterlagen für optimale Lastverteilung und sicheren Halt der Schraubverbindungen
Großzügige Grundfläche (280 × 125 mm) für hohe Auflage- und Lastabtragung
Geprüfte ETA-Zulassung für sicherheitsrelevante Anwendungen
Flexible Befestigungsoptionen: Schraubdübel oder Injektionsgewindestangen möglich

Vorteile auf einen Blick

✅ Hohe Lastaufnahme - ideal für Geländer zwischen Tür- und Fensterlaibungen

✅ Universell einsetzbar – ideal für Fassaden- und Laibungsmontagen

✅ Wärmebrückenfrei – ideal für WDVS Montagen

✅ Geprüfte Sicherheit – mit ETA-Zulassung

✅ Robuste Ausführung – langlebig auch bei hohen Beanspruchungen

Weitere Hinweise zur Montage sowie die zulässigen Lasten finden Sie im Bereich "Zulässige Lasten" sowie unter den Downloads in den technischen Dokumentationen und Montageanleitungen.

Produkteigenschaften

Abmessungen
Grundfläche: Typen T: 280 x 125 mm
140 / 200 mm
Nutzfläche in der Laibung: 100 x 85 / 160 x 85 mm
Nutzfläche auf der Fassadenfläche: 85 x 20 mm
Lochabstand: 100 x 100 mm
Raumgewicht PU: 550 kg/m³

Anwendungsbereiche

- französische Balkone
- Geländer
- Fensterläden
- Führungsschienen u.v.m.

Zulässige Lasten Montageelement

Zulässige Lasten TRA-WIK-PU

Die folgende Tabelle zeigt die empfohlenen Maximalbelastungen pro Montageelement bei fachgerechter Montage gem. Montageanleitung in bündiger Ausführung zur tragenden Wand. Die zulässigen Lasten variieren je nach Dämmstoffdicke und Befestigungsart im Untergrund.

FZ – Zugbeanspruchung: axiale Zugkraft entlang der Schraube (z. B. Herausziehen).
FV – Quer-/Scherbeanspruchung: Vertikale Zugkraft, die direkt an der Verschraubung des Anbauteils wirkt.
FD – Druckbeanspruchung: Kraft senkrecht zur Montagefläche, die auf das Bauteil drückt.

Empfohlene Lasten je Dämmstärke
Dämmstärke (mm)	Zugbeanspruchung (FZ) (kg)	Querbeanspruchung (FV) (kg)	Druckbeanspruchung (FD) (kg)
60	110	120	220
80	110	120	220
100	110	110	220
120	110	105	220
140	115	100	220
160	120	95	220
180	135	95	220
200	150	95	220

Wichtiger Hinweis:
Die angegebenen Werte gelten für bündige Montage zur tragenden Wand. Für überstehende Montagen sind separate Lastabminderungen zu berücksichtigen. Es handelt sich um Richtwerte mit Sicherheitsbeiwerten γ_M und γ_F = 1,40. Eine statische Berechnung durch eine Fachkraft wird empfohlen.

Hinweis zur Umrechnung von kg in kN:
Kilogramm (kg) ist eine Masseeinheit – Kilonewton (kN) eine Krafteinheit. Zur Umrechnung von Eigengewicht gilt:

1 kN ≈ 100 kg

⚠️ Gilt nur für vertikale Eigenlasten, z. B. durch das Eigengewicht eines Bauteils.

Empfohlene Gebrauchslast
Zugkraft auf Verschraubung im PU-Hartschaum

Einschraubmuffe RAMPA Typ SK
Zugkraft pro M8x30: ca. 170 kg
Zugkraft pro M10x30: ca. 220 kg

Holzschrauben
Zugkraft pro Schraube: ca. 270 kg

Werte basieren auf Schraubendurchmesser: 10 mm
Setztiefe: 60 mm

Bei den angegebenen Werten handelt es sich um Auszugkräfte einer einzelnen Muffe oder Schraube aus dem PU-Hartschaum.
