Tragwinkel TWL-ALU-RF

Produktbeschreibung

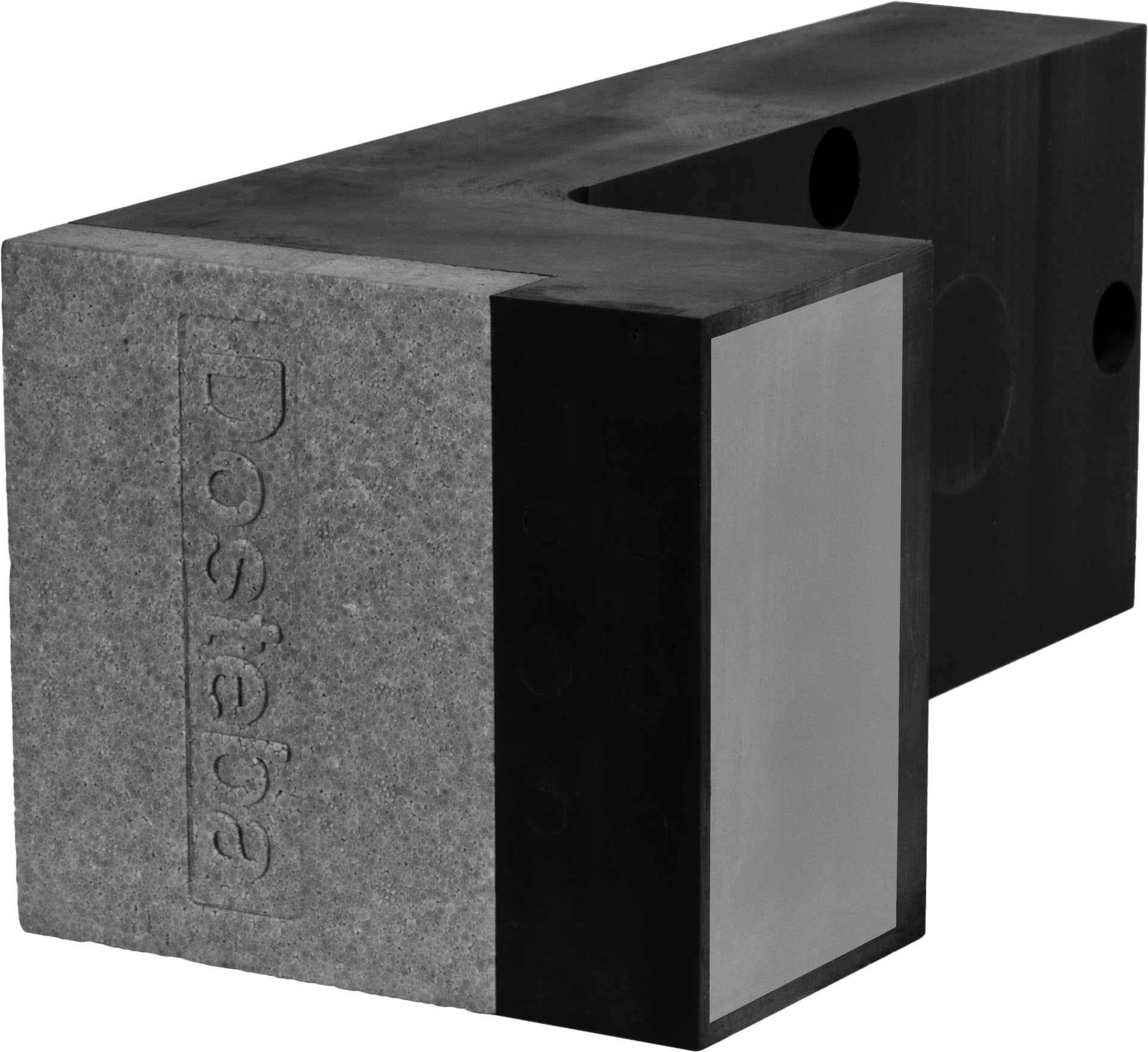

Der Tragwinkel TWL-ALU-RF von Dosteba ist die ideale Lösung, wenn du schwere Anbauteile wie französische Balkone, Handläufe, Geländer oder Führungsschienen wärmebrückenfrei an einer gedämmten Fassade befestigen möchtest. Dank des hohen Raumgewichts von 450 kg/m³ ist der TWL-ALU-RF besonders druckfest und nimmt größere Lasten auf als vergleichbare Standard-Modelle wie der TRA-WIK-ALU-RF.

Technischer Aufbau

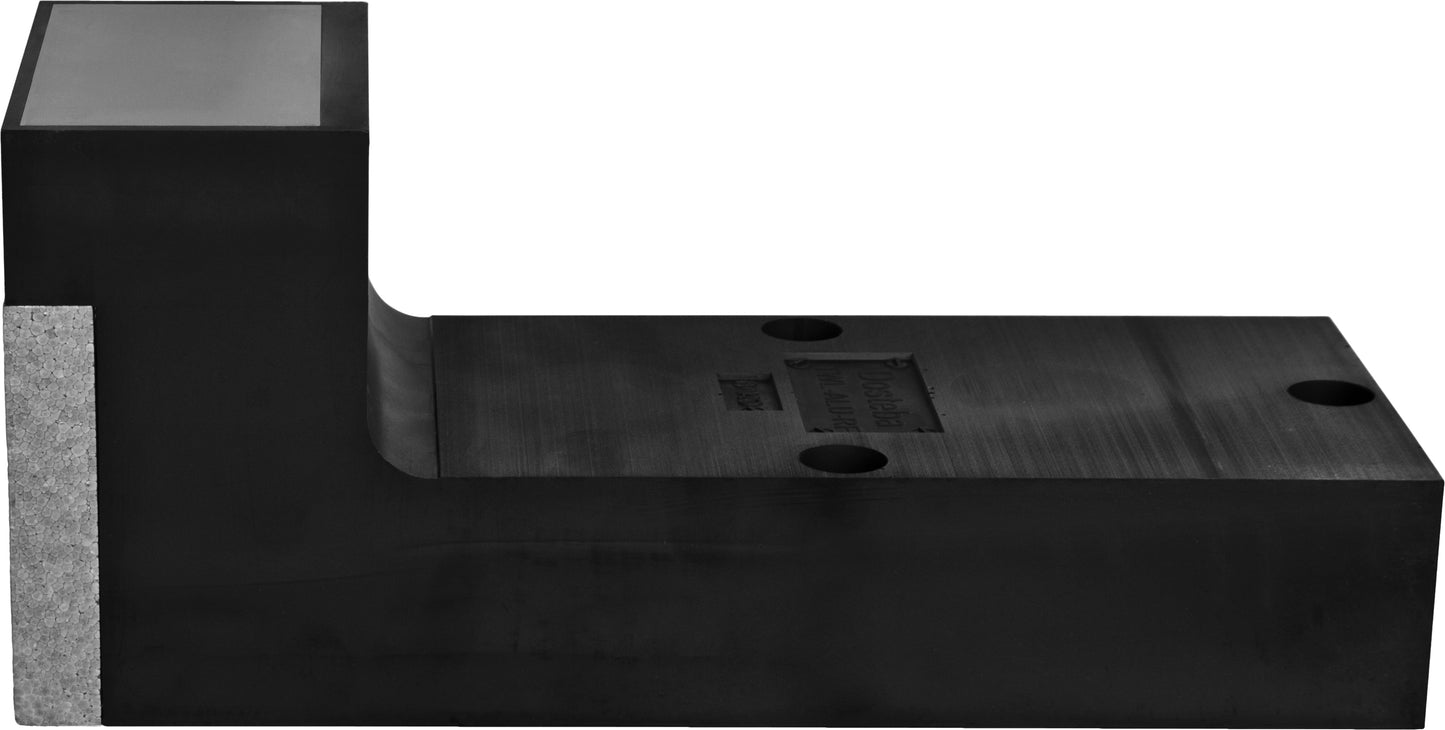

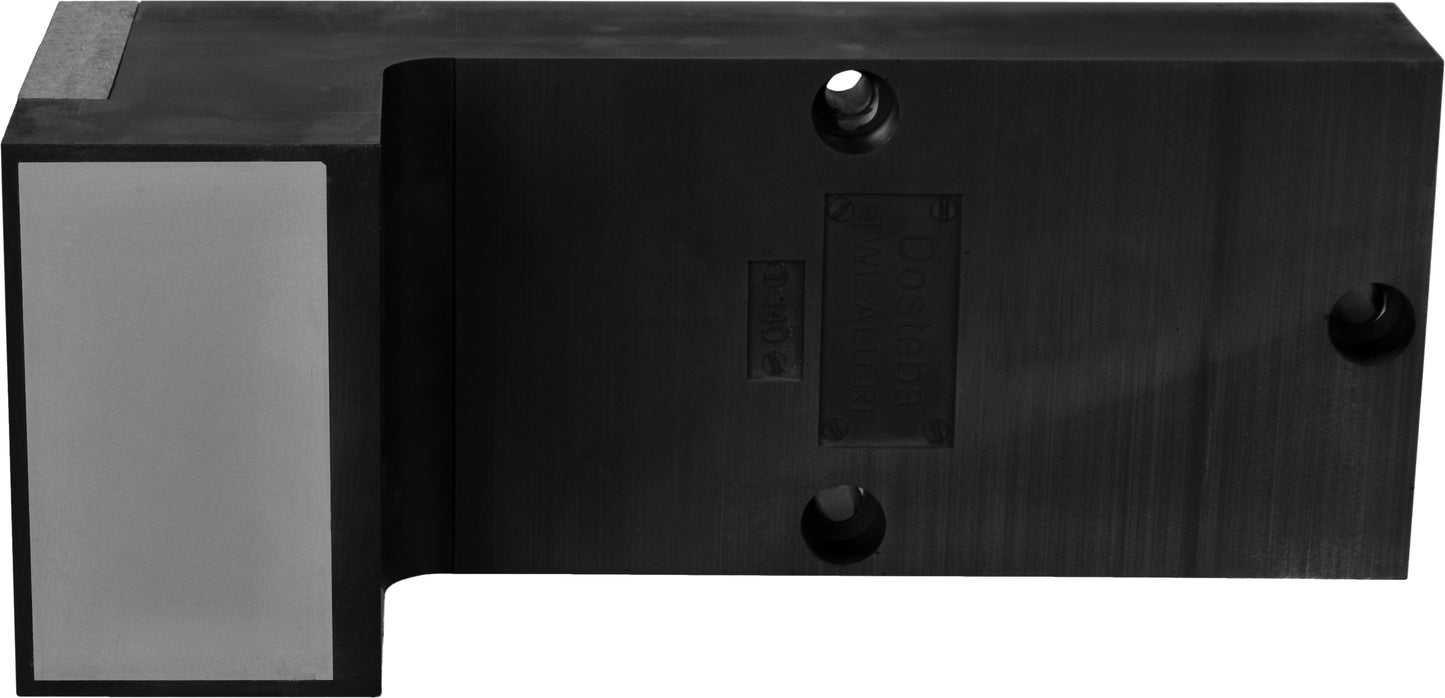

Hochdruckfester PU-Hartschaumkörper mit 450 kg/m³ Raumgewicht für maximale Stabilität
Integrierte Aluminiumplatte zur kraftschlüssigen Verschraubung des Anbauteils
Außenliegende HPL-Compactplatte für optimale Lastverteilung an der Putzoberfläche
Verschraubung mit M-Schrauben (M6–M12) direkt in die Aluplatte
Wärmebrückenfrei – erfüllt höchste Anforderungen an Energieeffizienz

Vorteile auf einen Blick

✅ Extrem hohe Tragfähigkeit – ideal für Geländer, französische Balkone & Co.

✅ Wärmebrückenfreie Befestigung – schützt die Dämmung und spart Energie

✅ Direkt auf der Fassade montierbar – keine Spezialwerkzeuge erforderlich

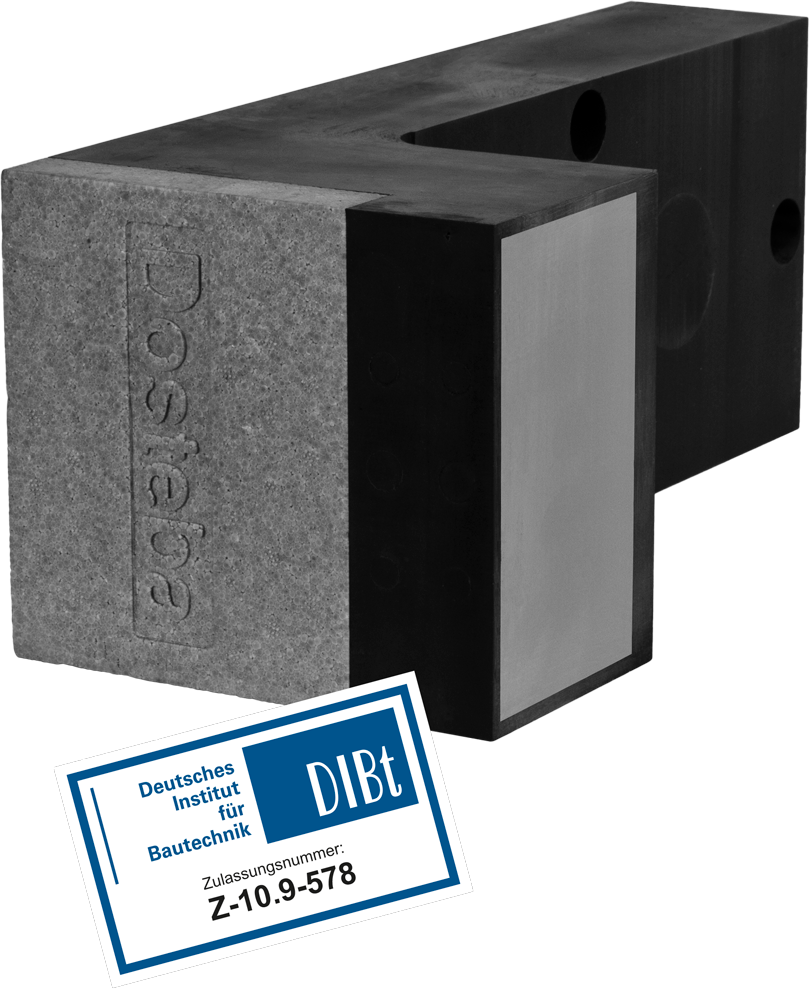

✅ DIBt-Zulassung – für geprüfte Sicherheit am Bau

✅ Witterungsbeständig – auch während der Bauzeit im Außenbereich einsetzbar

Alternative für die Laibung

Du möchtest dein Bauteil lieber in der Laibung montieren? Dann ist der TWL-ALU-RL genau richtig. Er bietet die gleiche hohe Tragkraft und wärmebrückenfreie Qualität wie der TWL-ALU-RF, wurde jedoch speziell für die Laibungsmontage von Kloben, Schiebeläden oder französischen Balkonen entwickelt.

Weitere Hinweise zur Montage sowie die zulässigen Lasten finden Sie im Bereich "Zulässige Lasten" sowie unter den Downloads in den technischen Dokumentationen und Montageanleitungen.

Produkteigenschaften

Abmessungen
Grundfläche: 320 x 125 mm
Typen T: 80 – 300 mm
Compactplatte: 117 x 65 x 6 mm
Nutzfläche: 97 x 45 mm
Dicke Aluplatte: 6 mm
Lochabstand: 120 x 100 mm
Raumgewicht PU: 450 kg/m³

Anwendungsbereiche

Zulässige Lasten Montageelement

Zulässige Lasten des TWL-ALU-RF

Die folgende Tabelle zeigt die empfohlenen Maximalbelastungen pro Montageelement bei fachgerechter Montage gem. Montageanleitung bei einer bündigen Montage zur tragenden Wand (also nicht überstehend). Die zulässigen Lasten sind weiterhin von der Dämmstoffdicke sowie der gewählten Befestigungsart mit dem Untergrund abhängig:

FZ – Zugbeanspruchung: axiale Zugkraft entlang der Schraube (z. B. Herausziehen).
FV – Quer-/Scherbeanspruchung: Vertikale Zugkraft, die direkt an der Verschraubung des Anbauteils wirkt.
FD – Druckbeanspruchung: Druckbelastung in Längsrichtung der Schraube (z. B. durch Bauteile, die aufliegen).

Empfohlene Lasten je Dämmstärke
Dämmstärke (mm)	Zugbeanspruchung (FZ) (kg)	Druckbeanspruchung (FD) (kg)	Querbeanspruchung (FV) (kg)
80	235	705	335
100	235	690	300
120	235	675	270
140	235	660	240
160	240	640	220
180	245	615	195
200	250	590	175
220	260	560	160
240	270	530	145
260	280	495	130
280	290	455	125
300	305	415	115

Wichtiger Hinweis:
Die angegebenen Lastwerte beziehen sich auf die TWL-ALU-RF bei horizontaler Montage bündig zur tragenden Wand (also keine überstehende Montage). Die tatsächliche Belastbarkeit hängt immer von der Montageart und dem Verankerungssystem ab.

Es handelt sich um Richtwerte mit Sicherheitsbeiwerten γ_M und γ_F = 1,40. Sie ersetzen keine statische Berechnung und keine bauaufsichtliche Zulassung. Für sicherheitsrelevante Anwendungen ist eine Fachkraft hinzuzuziehen.

Hinweis zur Umrechnung von kg und kN:
Kilogramm (kg) ist eine Einheit der Masse, während Kilonewton (kN) eine Einheit der Kraft darstellt. Eine direkte Umrechnung ist daher physikalisch nicht korrekt, außer man bezieht die Erdbeschleunigung (Gravitation) mit ein. Diese beträgt im Mittel etwa 9,81 m/s².

Zur Orientierung gilt folgende Faustregel für die Umrechnung von Masse (kg) in Gewichtskraft (kN):

1 kN ≈ 100 kg (unter Normbedingungen, gerundet)

Das bedeutet: Eine Masse von 100 kg erzeugt eine Gewichtskraft von etwa 1 kN.

⚠️ Diese Umrechnung gilt nur für Eigengewichtskräfte. Bei z. B. Windlasten oder dynamischen Belastungen ist kN direkt als Kraft zu betrachten.

Empfohlene Gebrauchslast auf die Verschraubung in der Aluplatte:
Zugkraft pro M6 Schraube: ca. 310 kg
Zugkraft pro M8 Schraube: ca. 390 kg
Zugkraft pro M10 Schraube: ca. 510 kg
Zugkraft pro M12 Schraube: ca. 670 kg

Bei den angegebenen Werten handelt es sich um Schraubenauszugswerte einer Einzelschraube aus der Aluplatte.
