Universalmontageplatte UMP-ALU-TR

Produktbeschreibung

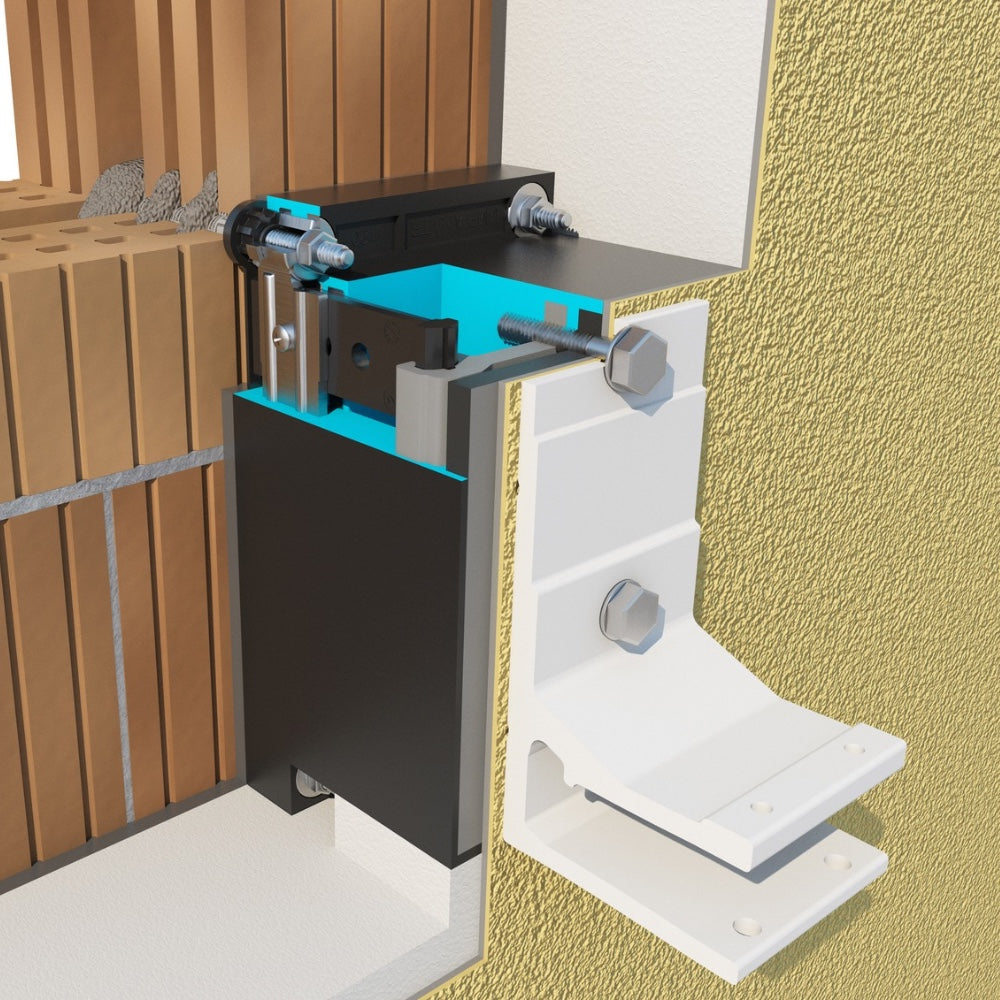

Universalmontageplatte UMP-ALU-TR – Die ideale Lösung für stabile Befestigungen an gedämmten Fassaden

Sie möchten Markisen, Vordächer, Geländer oder andere Anbauteile sicher an Ihrer gedämmten Hausfassade befestigen? Die Dosteba Universalmontageplatte UMP-ALU-TR ist die perfekte Lösung! Sie ermöglicht eine stabile und wärmebrückenfreie Montage in Wärmedämmverbundsystemen (WDVS), hinterlüfteten Fassaden und Innendämmungen – ganz ohne Schäden an der Dämmung.

Warum die UMP-ALU-TR die beste Wahl für Ihr Zuhause ist:

✅ Sichere Befestigung: Dank der robusten Aluminiumplatte (12 mm) und der faserverstärkten Kunststoff-Zugstäbe hält die Montageplatte hohen Belastungen stand.

✅ Wärmebrückenfrei: Kein Wärmeverlust oder Feuchtigkeitsproblem, da die Platte speziell für gedämmte Fassaden entwickelt wurde.

✅ Einfache Montage: Sie wird mit passenden Schrauben oder Gewindestangen im Untergrund verankert – ideal für Heimwerker und Profis.

✅ Langlebig und stabil: Besteht aus hochwertigem, fäulnisbeständigem PU-Hartschaum mit einer langlebigen Compactplatte (HPL) zur optimalen Druckverteilung.

✅ Geprüfte Qualität: Mit ETA-Zulassung (Europäische Technische Bewertung) für maximale Sicherheit.

Weitere Hinweise zur Montage sowie die zulässigen Lasten finden Sie im Bereich "Zulässige Lasten" sowie unter den Downloads in den technischen Dokumentationen und Montageanleitungen.

Produkteigenschaften

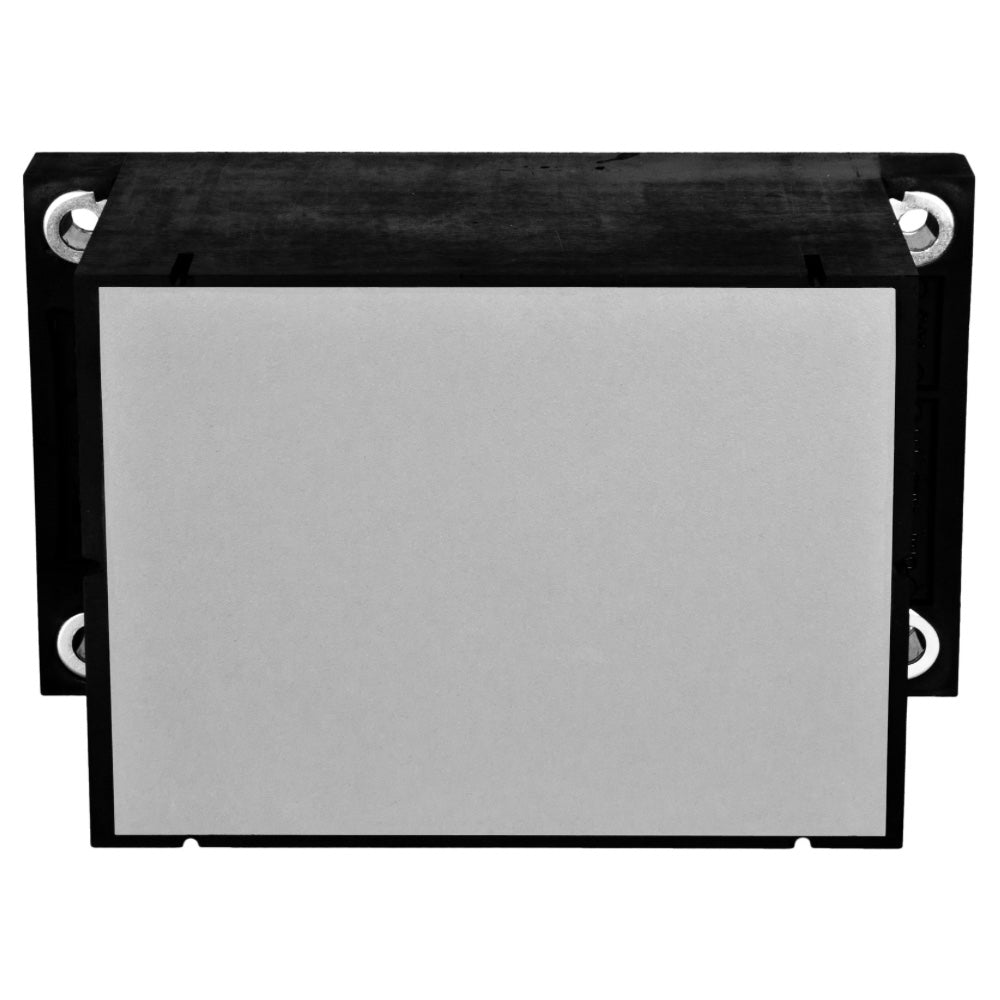

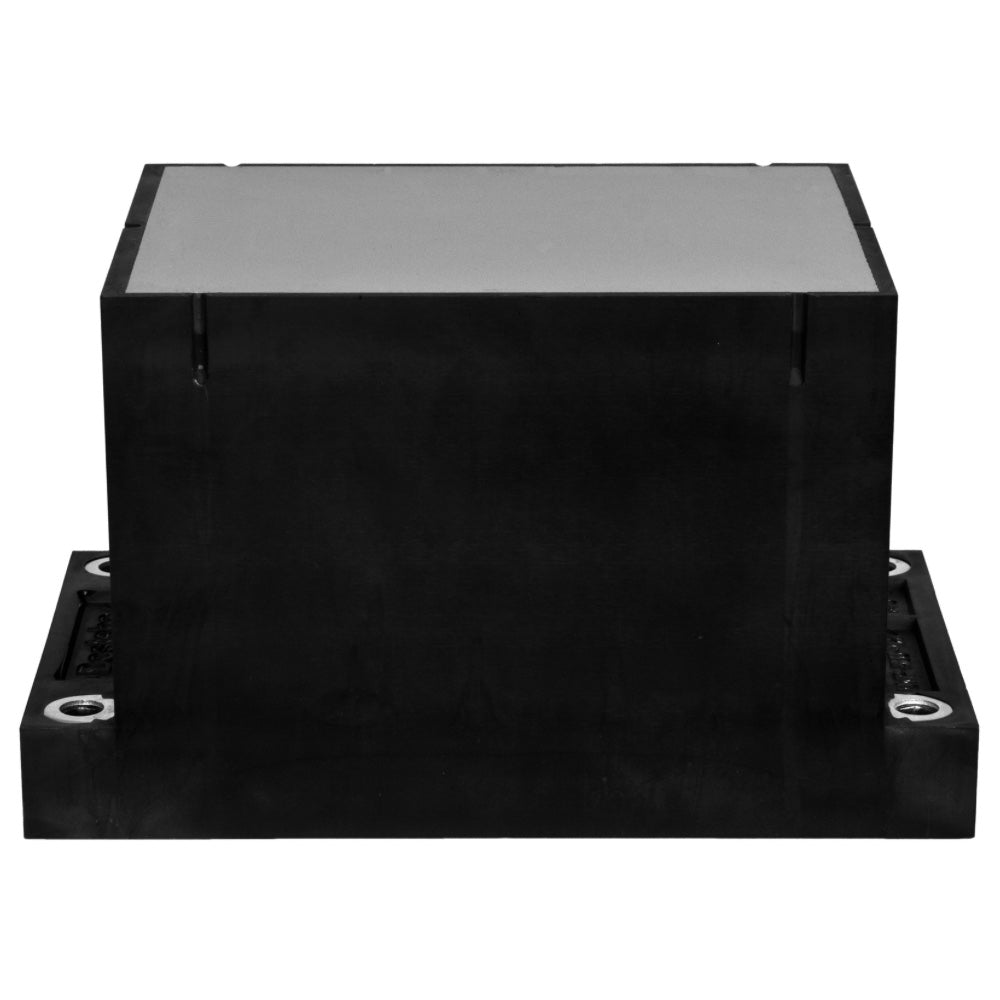

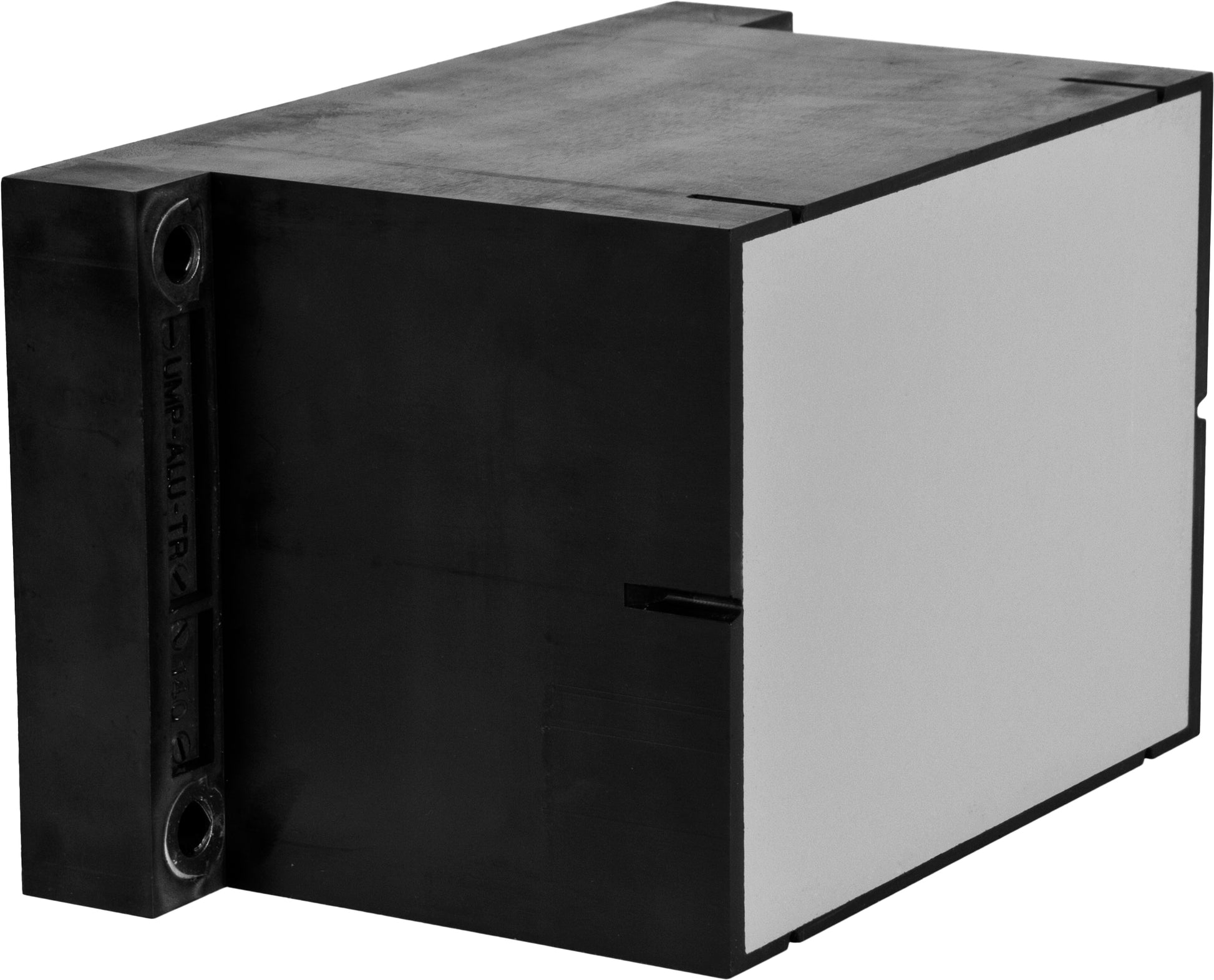

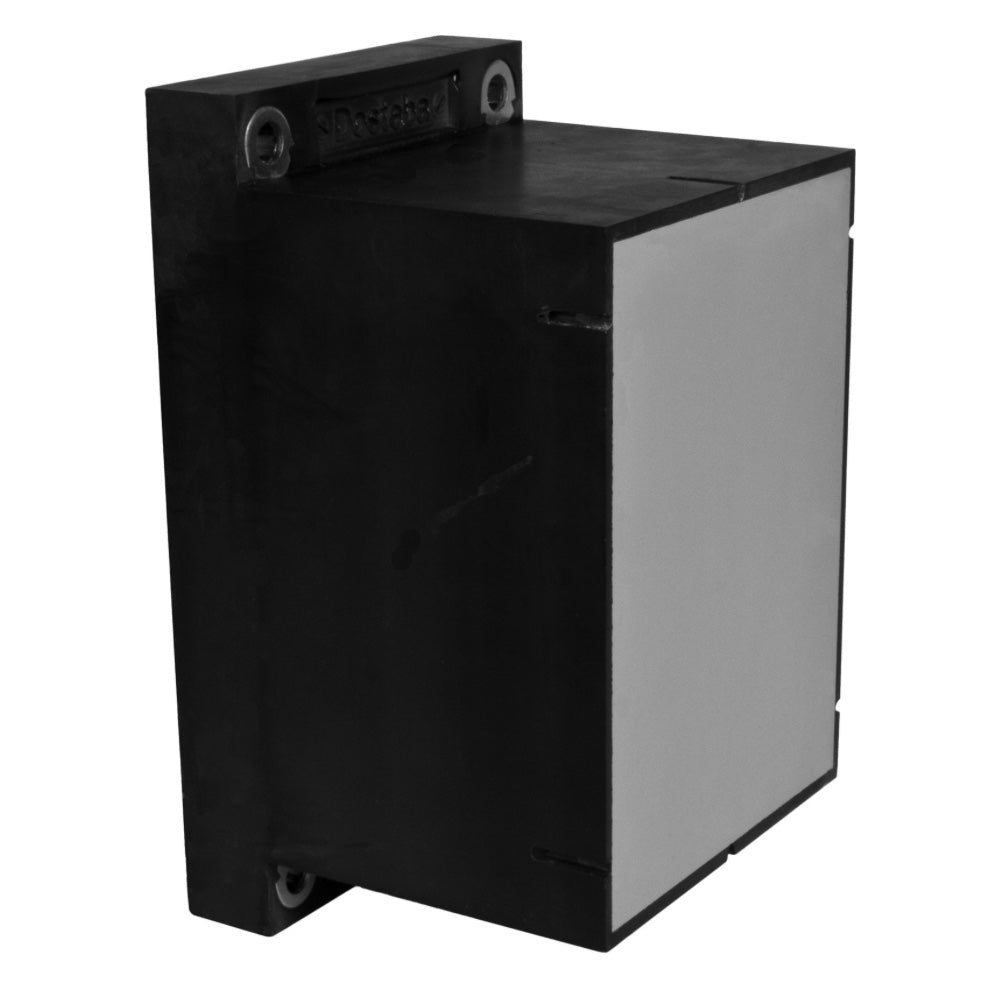

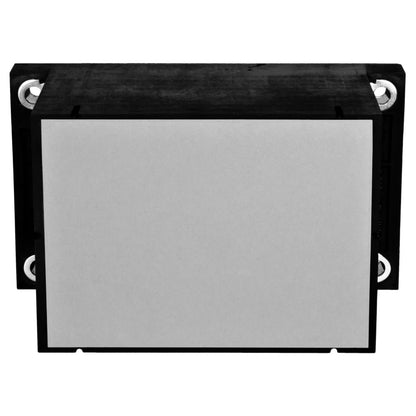

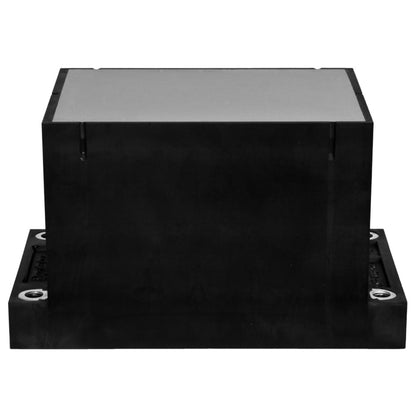

Größe: 238 x 138 mm
Dicke: 80 – 300 mm (je nach Ausführung)
Nutzfläche: 162 x 80 mm
Material: PU-Hartschaum, Aluminium (12 mm), Compactplatte (HPL)

Anwendungsbereiche

- Markisen
- Vordächer
- Geländer
- Treppen
- Satellitenschüsseln
- u.v.m.

Zulässige Lasten Montageelement

Zulässige Lasten der UMP-ALU-TR

Die folgende Tabelle zeigt die empfohlenen Maximalbelastungen pro Montageelement bei horizontaler Montage mit vier Schrauben im Lochbild 70 x 162 mm sowie abhängig von der Dämmstoffdicke:

FZ – Zugbeanspruchung: axiale Zugkraft entlang der Schraube (z. B. Herausziehen).
FV – Quer-/Scherbeanspruchung: Vertikale Zugkraft, die direkt an der Verschraubung des Anbauteils wirkt.
FD – Druckbeanspruchung: Druckbelastung in Längsrichtung der Schraube (z. B. durch Bauteile, die aufliegen).
M – Biegebeanspruchung: Momenteinwirkung auf das Montageelement, angegeben in kg/m.

Empfohlene Lasten je Dämmstärke
Dämmstärke (mm)	FZ (Zug) (kg)	FV (Quer) (kg)	FD (Druck) (kg)	M (Biegemoment) (kg/m)
80	1600	660	3790	105
100	1640	660	3790	105
120	1690	650	3780	100
140	1720	635	3760	100
160	1760	615	3740	100
180	1790	585	3710	100
200	1820	555	3670	100
220	1840	520	3630	100
240	1860	475	3580	96
260	1870	430	3520	96
280	1890	375	3450	95
300	1890	315	3380	94

Wichtiger Hinweis:
Die angegebenen Lastwerte beziehen sich auf die UMP-ALU-TR bei horizontaler Montage. Die tatsächliche Belastbarkeit hängt von der Montageart und dem Verankerungssystem ab.

Es handelt sich um Richtwerte mit Sicherheitsbeiwerten γ_M und γ_F = 1,40. Sie ersetzen keine statische Berechnung und keine bauaufsichtliche Zulassung. Für sicherheitsrelevante Anwendungen ist eine Fachkraft hinzuzuziehen.

Hinweis zur Umrechnung von kg und kN:
Kilogramm (kg) ist eine Einheit der Masse, während Kilonewton (kN) eine Einheit der Kraft darstellt. Eine direkte Umrechnung ist daher physikalisch nicht korrekt, außer man bezieht die Erdbeschleunigung (Gravitation) mit ein. Diese beträgt im Mittel etwa 9,81 m/s².

Zur Orientierung gilt folgende Faustregel:

1 kN ≈ 100 kg (unter Normbedingungen, gerundet)

⚠️ Diese Umrechnung gilt nur für Eigengewichtskräfte. Bei z. B. Windlasten oder dynamischen Belastungen ist kN direkt als Kraft zu betrachten.

Hinweis zur Einheit kN·m (Biegemoment):
Die Angaben zum Biegemoment sind in der praxisnahen Einheit kg/m dargestellt.

Physikalisch korrekt ist jedoch die Einheit kN·m:

1 kg·m ≈ 0,00981 kN·m

Beispiel: 100 kg/m ≈ 1,00 kN·m

⚠️ Für statische Berechnungen sollte immer mit kN·m gerechnet werden.

Berechnung der Biegebeanspruchung

Die zulässige Biegebeanspruchung gibt an, wie viel Gewicht ein Montageelement bei einem bestimmten Hebelarm (Ausladung) tragen darf. Der Biegemomentwert ist direkt in kg/m angegeben.

Max. Gewicht(kg) = Biegemoment(kg/m) / Hebelarm (m)

Beispielrechnung:

Ein Montageelement ist bis 100 kg/m belastbar. Die Markise hat eine Ausladung von 2,5 m:

Max. Gewicht = 100 / 2,5 = 40,0 kg

Ergebnis: Bei 2,5 m darf ein Montageelement max. ca. 40,0 kg tragen.

Wenn z. B. eine Gelenkarmmarkise insgesamt 30 kg wiegt:

30 / 40,0 ≈ 0,75

Fazit: Eine Konsole könnte theoretisch die komplette Last tragen. In der Praxis sind jedoch immer mind. zwei Befestigungspunkte nötig.

Empfohlene Gebrauchslast auf die Verschraubung in der Aluplatte:
Zugkraft pro M6 Schraube: ca. 470 kg
Zugkraft pro M8 Schraube: ca. 680 kg
Zugkraft pro M10 Schraube: ca. 760 kg
Zugkraft pro M12 Schraube: ca. 1130 kg

Bei den angegebenen Werten handelt es sich um Schraubenauszugswerte einer Einzelschraube aus der Aluplatte.
